ZXBP-100 электронный многочастотный генератор питания

ZXBP-100 электронный многочастотный генератор питания

Введение:

Испытание индукционного напряжения трансформаторов и трансформаторов является важным испытанием для обеспечения соответствия качества продукции национальным стандартам.Продольное изоляционное индукционное напряжение выдерживает испытание напряжения между поворотами, слои, секции и фазы обмотки трансформатора является важным пунктом в испытании изоляции трансформатора.Продольное испытание изоляции требует прохождения устройства питания с умножением частоты, применение испытательного напряжения и проведение испытания напряжения.

Данный продукт разработан и изготовлен для удовлетворения вышеуказанных требований.и может лучше удовлетворить потребности трансформатора и трансформатора испытания индукционного напряжения.

Особенности:

Устройство использует технологию силовой электроники, а внутренняя часть ядра использует преобразователь частоты.все используют цифровую технологию управленияВстроенный компьютер, 7-дюймовый цветный ЖК-дисплей, и хранилище данных может достигать 200 наборов.

Используйте сенсорную операцию.

Частота испытания 50Hz, 100Hz, 150Hz и 200Hz может быть предварительно установлена (необязательно), а напряжение может регулироваться с помощью касания (длина шага может регулироваться в режиме реального времени, выберите 1V, 2V, 5V, 10V),который может реализовать многочастотный испытуемый выход напряжения этого устройства.

Внешняя схема фильтрации LC гарантирует, что скорость искажения формы волны находится в пределах диапазона индекса.Внешний компенсационный индуктор с краном используется для компенсации тока емкости объекта оборудования и улучшения грузоподъемности устройстваПоскольку традиционный трехфазный пятиколонный трехчастотный генератор отказался от использования, он имеет следующие преимущества:

1Небольшой размер, легкий вес, легко переносится и легко увеличивается мощность.

2Он не только генерирует тройную частоту, но и производит испытывающее напряжение выходов 1, 2, 3 и 4 частот.

3Операция и проводка просты, и требования к мощности испытательного питания на месте значительно сокращены.

Параметры продукта:

1Мощность: 100 кВА.

2Входное напряжение: переменное, трехфазное 380V±10%.

3Частота питания: 50 Гц.

4Выходное напряжение: 0 ~ 400V (напряжение может быть увеличено после шагового трансформатора, и он также оборудован).

5. Выходная частота: 50Hz, 100Hz, 150Hz, 200Hz (необязательно), и частоту можно установить самостоятельно.

6Уровень искажения формы волны: < 3%.

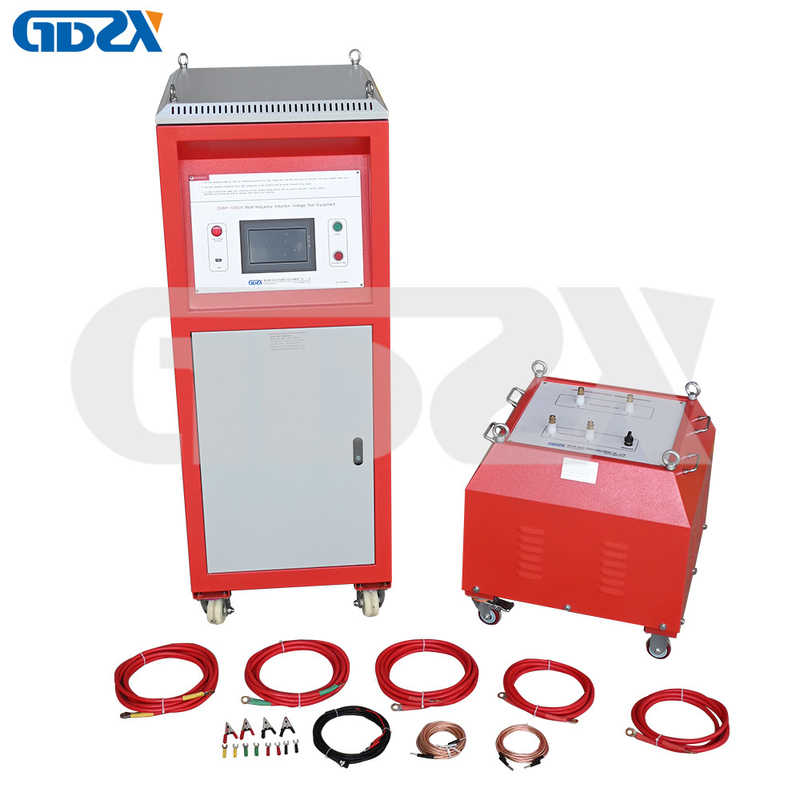

Изображения продукции:
