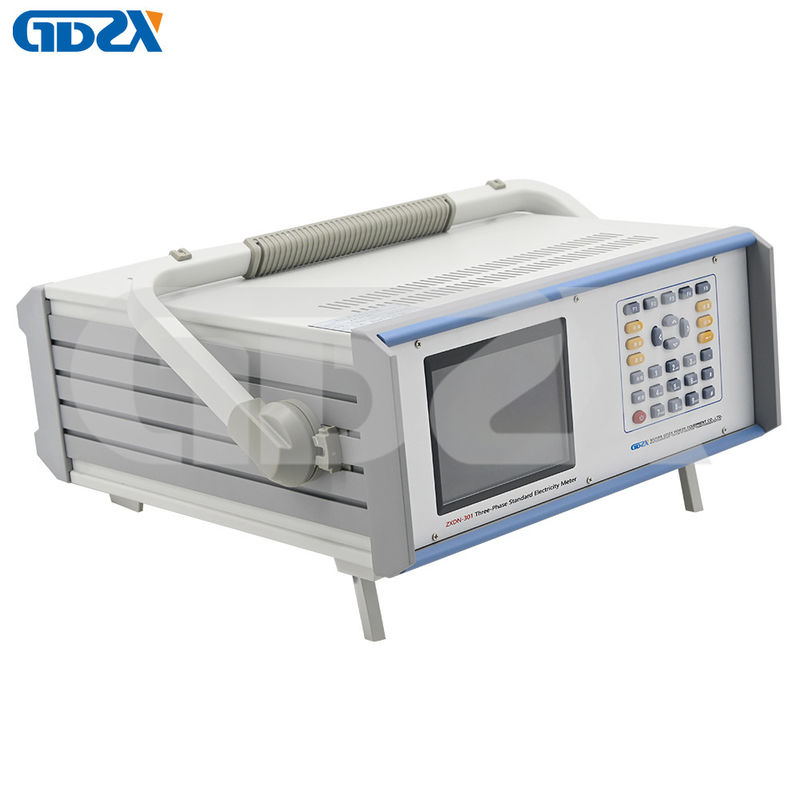

ZXDN-301 3-фазный стандартный эталонный энергометр класса 0.02 220В

• Стандартный портативный алюминиевый корпус, меньший объем (в настоящее время объем отечественных аналогичных продуктов 355×145×185 мм) легкий вес (7,5 кг), более удобный в транспортировке.


• Широкий диапазон измерений: диапазон измерений напряжения (фазное напряжение): 1 ~ 560В
  Диапазон измерения тока: 10mA ~ 120A


• Многочисленные методы измерения: он может измерять напряжение переменного тока, ток, мощность (активная мощность, реактивная мощность,Показатель мощности) и электрической энергии в 4 квадранте в различных режимах проводки, таких как однофазный, трехфазный четырехпроводной Y / трехпроводной Δ; Реактивная мощность и электрическая энергия могут измеряться многими способами, такими как истинная реактивная мощность,квадратная реактивная мощность и искусственная нейтральная реактивная мощность.


• Многофункциональное измерение:
  A. Напряжение, ток, фаза, частота, активная мощность, реактивная мощность, коэффициент мощности, погрешность и другие основные функции измерения.
  B. Измерение стабильности напряжения, тока и мощности (до 5 алгоритмов стабильности мощности).
  C. Измерение асимметрии амплитуды напряжения и тока в трехфазном режиме.
  D. Измерение трехфазного дисбаланса напряжения и тока.
  E. Измерение фазового искажения.
  F. Векторный графический дисплей, различные методы отображения векторного графика (повороты по часовой стрелке, повороты против часовой стрелки; опциональное положение в 12:00 часов, 3:00 часов; переменная дата отсчета;Режим отображения фазы: 0 ~ 360° или ± 180°) для различных показаний.
  G. Дисплей формы волны, гармонический анализ, расчет искажений. Дисплей диаграммы спектра; Может отображать гармоническую амплитуду, содержание, фазу. Диаграмма спектра имеет функцию увеличения.
  H. Измерение спроса
  I. Измерение интенсивности магнитной индукции в пространстве.
  J. Измерение падения давления в одном конце устройства.
  К. Измеряйте постоянную и частоту счетчика.
  L. Фундаментальное измерение мощности волны.
  M. Ошибка (активная мощность, реактивная мощность, видимая, напряжение и ток) трех различных типов счетчиков может быть проверена одновременно.
  Выходы импульсов N.3, постоянная может устанавливаться отдельно (автоматическая или ручная установка), также могут устанавливаться отдельно типы постоянных: активная мощность, реактивная мощность, видимая, напряжение, ток.
  O. Он может проверять общую ошибку устройства, состоящего из трех однофазных счетчиков.
  P. Могут использоваться как три однофазных стандартных метра.


• Измерение мощности фундаментальной волны: он может измерять полную мощность (включая мощность фундаментальной волны и мощность гармонической волны), и может измерять только мощность фундаментальной волны.


• Проверка ошибок электрической энергии:может проверять оценочное значение погрешности измерения электрической энергии и стандартного отклонения электросчетчика и устройства проверки электросчетчика. И номер импульса, постоянная калибровки может быть настроена автоматически для повышения эффективности работы.Особенно устройство калибровки для многоконстантного стандартного счетчика и электрического счетчика более удобно в использовании. Специальная технология компенсации, при небольшой нагрузке, потому что нагрузка слишком мала (частота энергетического импульса слишком низкая) не вызовет слишком большого скачка ошибки.оценка стандартного отклонения, средняя ошибка.


• Гармонический анализ: анализ напряжения частоты питания, ток в 51 раз ниже гармоники.


• Данные и графический дисплей: может интуитивно отображать состояние измерения и различные данные измерения.диаграмма вектора текущей фазы, диаграмма волн гармонического анализа.


• Ручное или автоматическое переключение диапазона.


• С функцией хранения, может хранить 30 групп записей данных и может быть восстановлен в соответствии с условиями.


• с методом ввода пиньина: может вводить китайские символы, буквы, символы


• Проводка: широкий диапазон входного тока, общий, изменение тока без изменения проводки, легко использовать.


• многоцелевое: может использоваться как стандартный счетчик, также может использоваться как проверяющее устройство для проверки счетчика электроэнергии. может использоваться самостоятельно, также может использоваться с дистанционным управлением связи ПК,может также использоваться с устройством проверки.


• Многочисленные коммуникационные интерфейсы: RS485, RS232, USB, с использованием асинхронной связи: скорость передачи может быть установлена.


• 6.4 дюйма 640×480 точечный матричный цвет TFT LCD дисплей, четкий дисплей, яркие цвета.


• Операция: гуманизированный дизайн, разумное сочетание функций, очень простая операция.

Технические показатели:

1Диапазон сигнала.
Напряжение: 1 ~ 560V (фазное напряжение)
Ток: 10mA ~ 120A
Частота: 40 ~ 70 Гц
Импульс ввода: максимум 2 МГц (TTL)
Выходная частота: использовать автоматическую постоянную, в номинальном диапазоне, частота выходной импульса Fout: 60KHz
Точность 2.
1 Измерение напряжения (RMS): точность: 0,02 (Rd%).
Диапазон: 30V, 60V, 120V, 240V, 480V, пять передач, автоматическая и ручная переключательная.
2 Измерение тока (RMS): точность: 0,02 (Rd%).
Диапазон: 0.2а, 1А, 5А, 20А, 100А пять передач, автоматическая и ручная переключения.
3 Активная мощность, точность измерения активной электрической энергии: 0,02 (Rd%).
4 Точность измерения реактивной мощности и реактивной электрической энергии: уровень 0,05 (Rd%).
5 Измерение частоты: диапазон измерений: 45 ~ 70 Гц;
Разрешение: 0,0001 Гц;
Точность: ±0,01 Гц.
6 Измерение фазы: диапазон измерений: 0 ~ 359,999° (0 ~ ± 180°);
Разрешение: 0,001°;
Точность: ±0,02°.
7 Измерение падения давления на том же конце:
Диапазон измерений: 0 ~ 400 мВ;
Разрешение: 0,1 мВ;
Точность: ± 0,02% ± 1 мВ.
Измерение интенсивности магнитной индукции
Диапазон измерений: 0 ~ 0,25 МТ;
Точность: ± 10% ± 0,001 МТ.
9 Измерение гармонического напряжения:
2 ~ 10 раз: содержание гармонии ≤ 30%; ошибка: 0,1%
11 ~ 21 раз: содержание гармонии ≤ 30%; ошибка: 0,2%
22 ~ 51 раз: содержание гармонии ≤ 30%; ошибка: 0,5%
10 Измерение гармонического тока: 2 ~ 51 раз: содержание гармонического тока ≤ 50%; Ошибка: 0,1%
3. Импеданс ввода
Импеданс ввода напряжения: ≥750K ω
Импеданс ввода тока: 0,001 ω
4. Рабочая среда
Температура: 15 ~ 30 oC Температурный коэффициент: 0,0005/ °C
Время предварительного нагрева: 30 минут
Влажность воздуха: 45 ~ 80% р.ч.
Силовое питание: 220V± 10% 50Hz± 1%
Потребление энергии: 50 ва или менее
5. прочие
Объем: 355 × 185 × 145 мм
Вес: 7,5 кг
