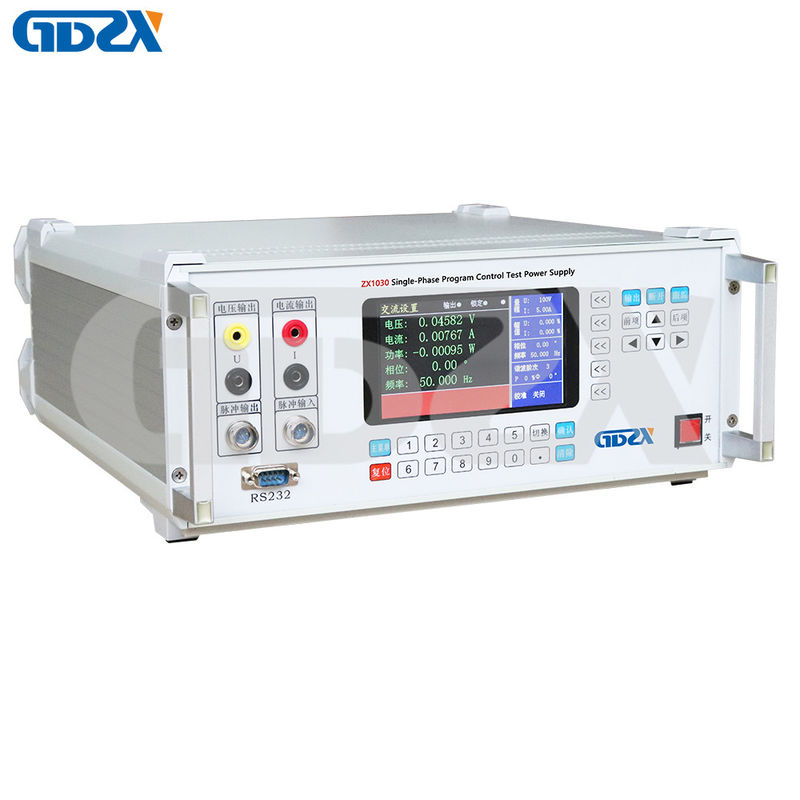

ZX1030 600V 20A однофазный калибратор программного управления источником

Калибратор электрической мощности

0 - 600В 0 - 20А однофазное точное программное управление Испытательный источник

Это устройство использует программируемый FPGA, высокоскоростной высокоточный конвертер D / A, технологию DDS, может регулировать частоту, амплитуду, источник фазового сигнала и усилять мощность сигнала.Это с высокой точностью стандартов напряжения, тока, мощности, электрической энергии внутри, с помощью аналоговой обратной связи в замкнутом цикле и цифрового управления PID он может выводить напряжение, ток, частоту, фазу,и отслеживать установленные параметры автоматически в течение длительного периода времени.

Это сочетание стандартного частотного показателя мощности и энергометра, может использоваться для калибровки многих видов электрических приборов.И он может подключиться к ПК, чтобы реализовать автоматическую калибровку и полное управление данными тестирования.

1Простейшая конструкция, но самая надежная.

2Высококачественный выходный сигнал и устойчивость к ударам с использованием высокоточного мощного операционного усилителя.

3. двойная защита выхода, встроенная в напряжение, ток, частоту, фазу, энергетический стандарт и выход управления PID, способный к долгосрочной стабильной работе.

5Цветный ЖК-дисплей, легко работать.

6С алюминиевым сплавом, который хорошо выглядит.

1. Сила частота выходного напряжения:

1) диапазон выхода: 0V ~ 720V, диапазон номинального напряжения: 25V,50V,100V,200V,400V,600V

2) Диапазон регулирования: 0 ‰ 120 ‰, тонкость регулирования: 5 × 10-5

3) Точность:

Номинальная погрешность диапазона: ≤±0,06% ((Rd) ±0,04% ((полный диапазон) 0.1класс, (≤±0,03% (Rd) ±0,02% ((полный диапазон) 0.05 класс

4) выходная мощность: полный диапазон 100%, ≥20ВА

2. мощность частота выходного тока:

1) диапазон выхода: 0A ~ 24A

2) Диапазон номинального тока: 0,1A,0.5A,1A,5A,10A,20A

3) Точность: в номинальном диапазоне

Номинальная погрешность диапазона: ≤±0,06% ((Rd) ±0,04% ((полный диапазон) класса 0,1, ≤±0,03% (Rd) ±0,02% ((полный диапазон) класса 0,05

4) выходная мощность: 1 ~ 20A ≥ 20VA

3. Выходная частота: диапазон: 45Hz ~ 65Hz, разрешение: 0.001Hz ошибка: 0.01Hz

4Положение выходной фазы: 0,00° - 359,99°, ошибка: 0,1°

5Выходные гармонии: гармонический 2 ~ 32 порядка, амплитуда 0 ~ 20%, тонкость: 0,010·N ((N является гармонический порядок)

6. Извращение формы выходной волны: напряжение переменного тока ≤ 0,3%

7. мощность частота выходная мощность: диапазон: номинальное напряжение и номинальный ток в любой комбинации

Номинальная погрешность диапазона: ≤±0,06% ((Rd) ±0,04% ((fr) класс 0,1, (≤±0,03% (Rd) ±0,02% ((fr) класс 0,05

Примечание: точность реактивной мощности будет на один уровень ниже

8Испытание энергометра: интегрированная ошибка 0,1/ 0,05% FS (выходный импульс ≤ 90 кГц, трехфазное номинальное значение = 60 кГц)

9Другие:

1) Рабочее энергоснабжение: однофазное 220V±10%, 50Hz±5%

2) Рабочая среда: температура 20°C±10°C, относительная влажность: ≤85%RH

3) Размер и вес: 460×480×200 мм 18 кг
