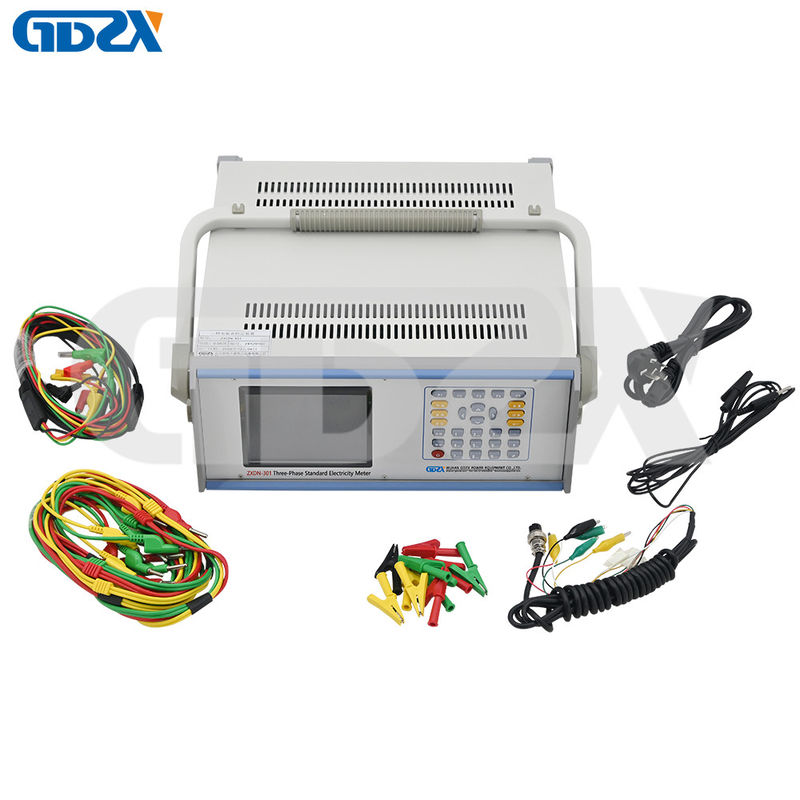

ZXDN-301 Стандартный референсный энергометр Анализатор высокой точности многофункциональный

Обзор продукции

Этот стандартный счетчик электрической энергии является многофункциональным с широким диапазоном и высокой точностью.02Он использует DSP, встроенную систему и автоматическое балансирование температуры и другие технологии компенсации, небольшие и легкие, простые в использовании и надежные.

Функции и особенности

1Переносимый с алюминиевым чехлом

1. Широкий диапазон измерений: напряжение (фазное напряжение):1 ~ 560V, ток: 10mA ~ 120A

2Измерение различными способами: измерение напряжения переменного тока, тока, мощности (активная мощность, реактивная мощность, видимая мощность) и электрической энергии в четырех квадрантах под однофазным,3P4W Y/ 3P3W Δ режимы подключения проводкиКроме того, он может измерять реактивную мощность и электрическую энергию с помощью истинной реактивной, перекрестной фазовой реактивной мощности, искусственной нейтральной точки реакции.

3. Многофункциональное измерение:

ü Основная функция измерения U, I, фазы, частоты, активной мощности, реактивной мощности, PF и ошибки.

ü Измерение степени стабильности напряжения, тока и мощности.

ü Измерение степени асимметрии напряжения и амплитуды тока в трехфазных схемах.

ü Измерение степени дисбаланса напряжения и тока в трехфазных схемах.

ü Измерение степени асимметрии фазы.

ü Дисплей векторной диаграммы.

такие как вращение по часовой стрелке, вращение против часовой стрелки;

выбор места проведения эталонного показателя в период с 12:00 до 15:00;

Сравнительный показатель может быть изменен; параметры отображения фазы: 0~360° или ±180°

ü отображение формы волны, гармонический анализ, расчет искажений, отображение частотного спектра с функцией увеличения

ü Измерение спроса.

ü Измерение интенсивности космической магнитной индукции.

ü Измерения падения напряжения точечного терминала устройства.

ü Измерение постоянной и частоты регулируемого счетчика.

ü Измерение мощности фундаментальной волны.

ü Ошибка калибровки трех различных типов счетчиков

ü Три выходной порта импульса, константы могут устанавливаться автоматически или вручную.

ü Калибровка всеобъемлющей ошибки устройства, состоящего из трех однофазных счетчиков.

ü Работают как 3 однофазных стандартных счетчика.

4Измерение полной мощности фундаментальной волны и гармоники), или только фундаментальной мощности.

5Калибровка ошибок энергометров, автоматическая настройка импульсов и констант, специальные техники компенсации

6Гармонический анализ напряжения и тока под 51-м порядком.

7- отображение данных и графики: измерение рабочего состояния, формы волны, фазового вектора, гармонического графика.

8Автоматическое или ручное регулирование

9Способность хранения до 30 групп данных, записей можно искать и просматривать, на основе условий.

10Функция ввода символов, алфавитов и символов

12Подключение: порт ввода широкого диапазона тока является общедоступным портом, нет необходимости менять проводку при изменении тока.

13. Многократное использование: может работать с ПК посредством дистанционной связи или калибровочного устройства

14.RS485, RS232, порты связи USB, скорость передачи данных может быть установлена при использовании асинхронной связи.

15С 6,4-дюймовым 640*480 пиксельным TFT дисплеем, четкое и красочное отображение.

16- человекоориентированный дизайн, разумное сочетание функций, простая эксплуатация

Параметры

Диапазон сигнала:

Напряжение: 1 ~ 560V ((фазное напряжение)

Ток: 10mA ~ 120A

Частота: 40 ~ 70 Гц

Входный импульс: максимум 2 МГц ((TTL)

Выход импульса: использовать автоматическую постоянную

частота выхода импульса FOUT: 60KHz в номинальном диапазоне

Точность:

1) Измерение напряжения (RMS) 0,02 ((Rd%) Диапазон: 30V, 60V, 120V, 240V, 480V, автоматический или ручной диапазон

2) Измерение тока (RMS) 0,02 ((Rd%) Диапазон:0.2A,1A,5A,20A,100A, автоматическое или ручное регулирование

3) ошибка измерения активной мощности / энергии активной мощности: 0,02 ((Rd%)

4) погрешность измерения реактивной мощности/энергии реактивной мощности: 0,02 ((Rd) %

5) Измерение частоты: диапазон 45 ~ 70 Гц, разрешение: 0,0001 Гц, ошибка: ± 0,01 Гц

6) Измерение фазы: диапазон 0~359.999° ((0~±180°), разрешение: 0.001°, ошибка: ±0.02°

7) точечное измерение падения терминального напряжения: диапазон 0~400mV, разрешение: 0,1mV, ошибка:±0,02%±1mV

8) измерение силы магнитной индукции: диапазон 0 ~ 0,25 мТ, ошибка: ± 10% ± 0,001 мТ

9) Измерение гармонического напряжения:

2-10 порядка, процент содержания ≤ 30% ошибка 0,1%

11 ~ 21 порядка, процент содержания ≤ 30% ошибка 0,2%

22-51-й порядок, процент содержания ≤ 30% ошибка: 0,5%

Импеданс ввода: Импеданс ввода напряжения: ≥750KΩ, Импеданс ввода тока: 0,001Ω

Рабочая среда: температурный диапазон:15°C~30°C, коэффициент: 0,0005/ oC, влажность: 45~80%

Время нагрева: 30 мин.

Силовое питание: 220V±10% 50Hz±1%, Потребление энергии: ≤50VA

Размер и вес: 355×185×145 мм, 7,5 кг
