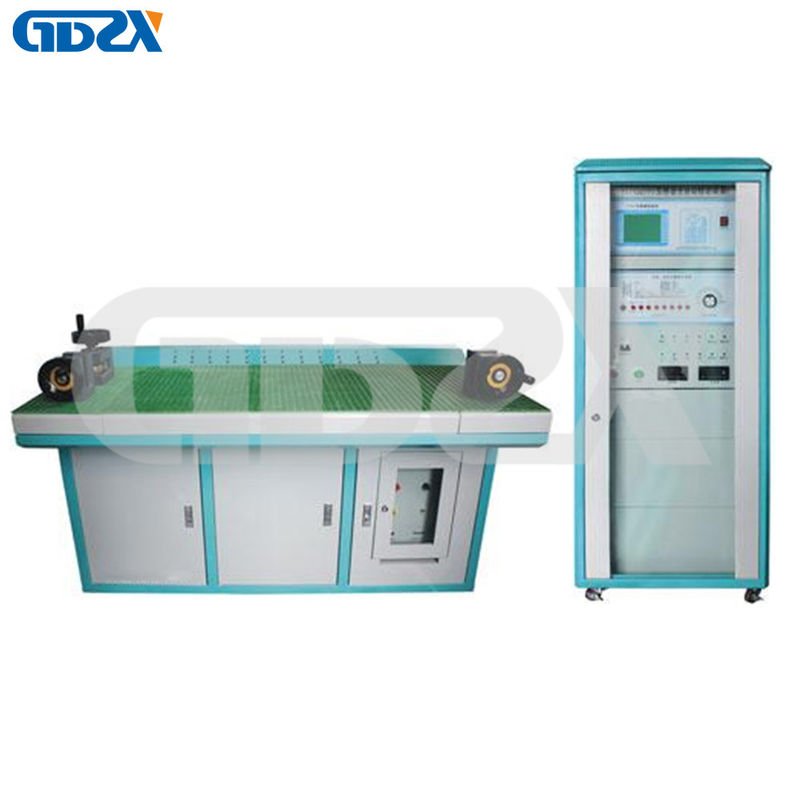

ZXHQ-T Полноавтоматическое оборудование для испытаний инструментальных трансформаторов / система испытательных стендов

Особенности:

1Полная автоматическая испытательная кровать основана на одном чипе для измерения, управления и отображения

2С компьютерным интерфейсом для достижения офисной автоматизации, эффективность работы намного выше, чем раньше

3Большой ЖК-экран, удобный для пользователя интерфейс работы, огромная информация о измерениях

4. Автоматически измерить инструмент трансформатор, автоматически переключить напряжение текущее загрузки коробки

5. Хорошая функция захвата, своевременный отчет пользователю об ошибках

6Точность: 2.

7Стандартный трансформатор не обязательно должен иметь такое же отношение оборотов с испытываемым трансформатором.испытание может проводиться до тех пор, пока номинальное первичное напряжение или номинальный первичный ток стандартного трансформатора больше номинального значения испытуемых трансформаторов;.

Технические показатели:

1. Рабочее состояние

1) Температура: 5°C~40°C

2) Относительная влажность воздуха: < 80% ((25°C)

3) Высота: < 2500 м

4) Частота питания: 50 Hz ± 0,5 Hz

5) напряжение питания: 220V±5V

2. Дальность измерения

1) Фазовый компонент (%): 0,0001 ~ 200,0 разрешение: 0.0001

2) Компонент квадратуры (мин): 0,001 ~ 999,9 разрешение 0.001

3) Импеданс: (W): 0,0001 ~ 60,0 разрешение:0.0001

4) Разрешение: 0,0001 ~ 60,0 ms:0.0001

3Основная ошибка.

1) В фазовой составляющей: DX=±(X×2%+Y×2%±2d)

2) ортогональная составляющая: DY=±(X×2%+Y×2%±5d)

Ошибка квантования прибора

3) Процент: 1

4.Рабочая область:

1) Ток (1% -149%) В ((В=5A); в ((5% -149%) В ((В=1A)

5Рабочая нагрузка: ток: к относительно Tx < 0,12Ω cosΦ=1

6.Указание на ошибку полярности: должно быть указание на полярность, когда номинальный рабочий ток превышает 5%, ошибка > 180%, Примечание: если нет напоминания о полярности, когда номинальный рабочий ток превышает 10%,Это неудача программного обеспечения., не увеличивайте ток больше, чтобы не сжечь прибор

7. Указание на ошибку соотношения поворота

1) При номинальном рабочем токе свыше 5%, ошибка > 30% должна быть указана ошибка поворотного коэффициента

8Заявление об испытании изоляции и устойчивости

1) Терминал Tx связан с терминалом заземления

2) Терминал K и D не связаны с терминалом заземления

3) Ввод питания может выдерживать 1,5KV к корпусу, время: 1min
