Портативный цифровой подземный локатор повреждения кабеля теста расстояния кабеля 35КВ

Тестер повреждения кабеля ЗС-А10

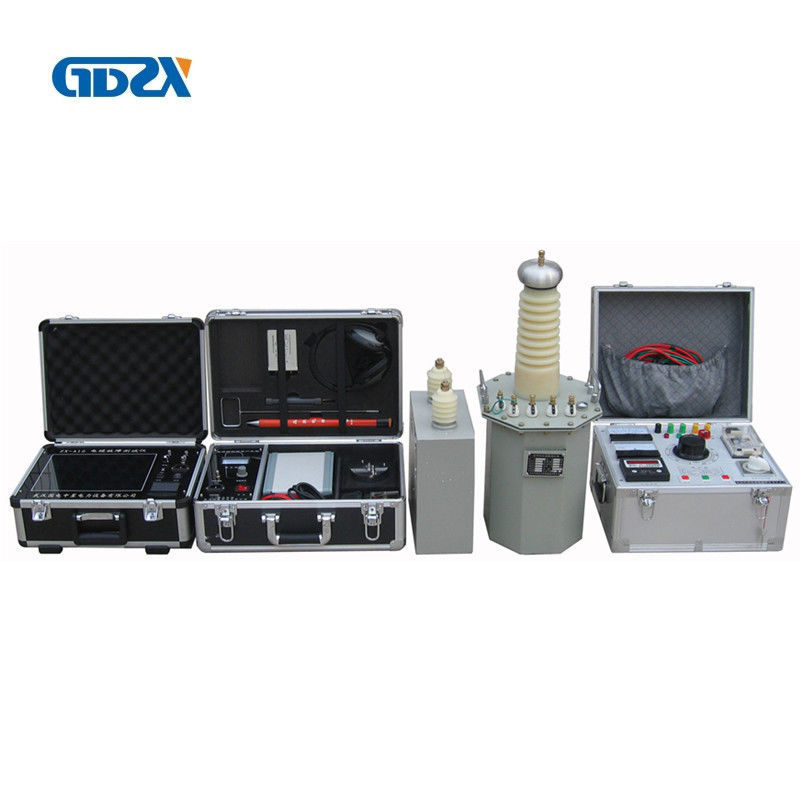

ЛОКАТОР ПОВРЕЖДЕНИЯ КАБЕЛЯ ЗС-А10 интегрировал промышленные врезанные платформу компьютера, службу связи сети и систему коммуникаций УСБ. Прибор состоит 3 части: тестер основной системы, прибора для определения места повреждения и кабельной линии связи. Он использован для положения повреждения кабеля, теста кабельной линии связи и глубины и ежедневного обслуживания данных по кабеля. Его можно также использовать для положения повреждения кабеля сигнала для железнодорожного вокзала и аэропорта.

Особенности:

1. Врезанная компьютерная система в локатор повреждения кабеля. поставка Лити-силы для удобных полевых испытаний.
2. сенсорный экран 12,1 дюймов и система Виндовс СП.
3. интерфейс УСБ. 5 дискретных частот между 6,25 МХз к 100МХз для кабеля различной длины.
4. пункт недостатка еарч автомобиля и показывает расстояние, движение двойного курсора может быть точен до 0.15м.

5. Форма волны может быть обжимающ или расширяющ свободно.

6. Формы волны дисплея 2 системы случайно которое близко к стандартной форме волны для вашей ссылки.
7. полные формы волны 40Г и приобъектные монтажные схемы для вашей ссылки
8. умный модульный образец для замены приобъектной проводки, забора полностью отделенного с ХВ для обеспечения безопасности.

Применение:
1. Испытайте повреждение кабеля для различных уровней напряжения тока, различных разделов и различного средства, включая открытую цепь, короткое замыкание, низкое сопротивление, высокоомная утечка, высокоомный флашовер отказа.
2. Повреждение кабеля сигнала испытания для железнодорожного вокзала, аэропорта.
3. Скорость распространения волны испытания кабеля который длине знают.
4. Испытывать маршрут и глубину кабеля.
5. Режим работы монитора: 12,1 дюйма ЛКД (Виндовс СП)
6. Режим памяти: Фиксированное и передвижное 20Г/2Г
7. Методы теста: Метод ИМПа ульс низшего напряжения, импульс вспышк-над методом цепи, методом напряжения тока флашовер
8. Расстояние теста: никакой меньше чем 40км
9. Самое короткое расстояние испытания (слепая зона): 5-10м
10. Ошибка положения: ±0.2м
11. Ошибка испытания: меньше чем ±1%
12. Дискретная частота: 6.25МХз, 10МХз, 25МХз, 50МХз, 100МХз, (само-приспособление)
13. Сила: ДК 12В АК 220В±10% (7АХ)
14. Максимальная выносливость силы: 4 часа

Технические данные анализатора пути:
1. Частота сигнала: волна синуса 15КХз
2. Сила выхода: Помакс≥100В
3. Импеданс выхода: Зо=Зк
4. Режим вибрации: инконтинуоус
5. Чистый вес: 9.8Кг
6. Температура окружающей среды: -10℃~+40℃
7. Общий размер: 180мм×300мм×400мм
8. Относительная влажность: РХ≤85% (25℃)

Генератор импульса

1. Выведенный наружу ДК: 32кВ, непрерывное регулируемое

2. внешняя емкость: 1~8 ф

3. время удара: 1~6 секунд

4. максимальная энергия в импульсе: 400 | 1800Дж

5. течение максимального выпуска продукции: 40мА

6. ошибка индикации напряжения тока: + 2%

7. подача напряжения: 220ВАК 50Хз

8. температура окружающей среды: -10℃~ +50℃

9. том: 380 кс 260 кс 260 мм
