ИМП ульс высоковольтного международного прибора для определения места повреждения зарытого в землю кабеля умный множественный

Полностью умный множественный локатор повреждения кабеля ИМПа ульс ЗС-А30 платформа теста недостатка основанная на врезанной платформе компьютера. Он интегрирует технику связи УСБ, технология сенсорного экрана и техника связи 3Г и это значительно улучшили представление аппаратуры на практике и легко работать.

Характеристики продукта

ü врезало промышленную платформу компьютера, систему окна СП, интегрированное программное обеспечение испытания и установило программное обеспечение испытания повреждения кабеля и программное обеспечение управления данными кабеля которое в руководстве в Китае.

ü экран касания 12,1 дюймов большие, ручка касания или мышь. Яркий дисплей соответствующий для на открытом воздухе пользы. Батарея лития удобна для приобъектного испытания. Пластиковое шасси противоударно с сильной стабильностью.

ü самый последний интерфейс связи УСБ для обеспечения сигнала собирая конюшню. Хозяин может автоматически выбрать 5 видов дискретной частоты от 6.25МХз к 100МХз, приспособительная ширина ИМПа ульс может соотвествовать испытания различных длин кабеля уменьшить грубую ошибку измерения и улучшить точность теста.

ü автоматически различает различный способ испытания и обнаруживать местонахождение пункт недостатка, автоматически читает и показывает расстояние недостатка. Его можно показать в 3 различных зонах в экране и случайно будет показывать форму волны ИМПа ульс 10 низших напряжений. Автоматическая или ручная операция для того чтобы достигнуть двойн-располагать недостаток. Двойной вернир может быть точен до 0.15м.

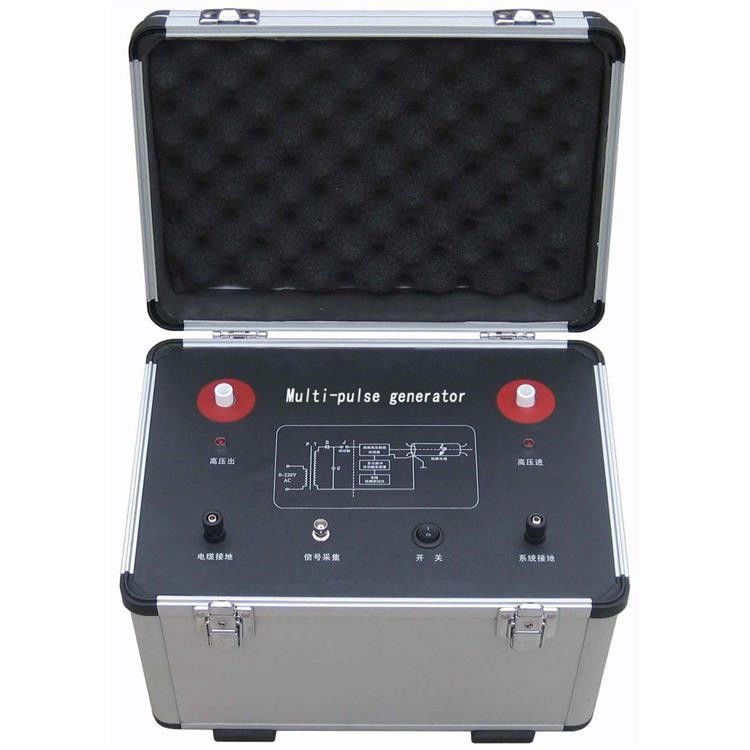

дизайн ü уникальный множественного генератора ИМПа ульс. Вы можете не закончить 3 различных способа испытания и никакой потребность заново соединить провода. Одна разрядка может получить форму волны ИМПа ульс короткого замыкания 10 низших напряжений. Она может значительно уменьшить осцилляционное взаимодействие. Множественный генератор ИМПа ульс небольшой в размере и свой вес только 5кг.

ü хозяин может оборудовать с приемником ВИФИ и программным обеспечением 3Г для того чтобы получить удаленные приобъектные помощь и предложения теста от наших специалистов. Техники могут помочь приобъектному испытанию через программное обеспечение испытания андроида в любое время и везде.

ü прибор хранит серии формы волны и планы проводки которая удобна к вашему сравнивают в полевом испытании и исследовании. Она может автоматически произвести отчет по испытанию и напечатать. Система управления кабеля может помочь вам очень для обслуживания кабеля ежедневного и размещать повреждения кабеля точного.

локатор ü точный может сразу показать расстояние от тестера к пункту недостатка. Мы используем технологию шумоподавления которая другое нововведение отечественных подобных продуктов. Она помогает вам в обнаруживать местонахождение недостаток точно и быстро и также помогает ваш уменьшить повреждение и потерю возникая от выключения.

Øбранд-новый облегченный объединенный высоковольтный генератор пульсации.

Параметры

Повреждение кабеля теста Ø на различных уровнях напряжения тока под 35КВ.

Повреждение кабеля теста Ø различных разделов кабеля, различного диэлектрика и различных материалов кабеля.

Повреждение кабеля открыт-цепи теста Ø, повреждение кабеля короткого замыкания, повреждение кабеля низко-сопротивления, высокоомные повреждение кабеля утечки и высокоомный вспышк-над повреждением кабеля.

Тест Ø все недостатки железнодорожных кабеля системы управления связи, кабеля уличного света и кабеля сигнала аэропорта.

Скорость волны теста Ø передавая в любом кабеле известной длины.

Тест Ø похоронил маршрут и глубина силового кабеля.

Режим работы монитора Ø: экран касания 12.1ин промышленный ЛКД (платформа Виндовс СП)

Метод теста Ø: Метод импульса ЛВ, ХВ импульса вспышк-над методом, множественным методом ИМПа ульс

Память хранения Ø: 8Г

Расстояние теста Ø: никакой меньше чем 60Км

Ø работает через ручку и мышь касания

Расстояние теста МИН. Ø (зона не-обнаружения): 0-5м или снаружи, обнаруживающ местонахождение ошибку: ±0.2м

Ошибка теста Ø: ошибка системы никакая руда чем ±1%

Генератор ИМПа ульс Ø множественный: Напряжение тока импульса ≤40КВ

Разрешение Ø: В/фм, в передает скорость м/μс; курсор программного обеспечения 0.10м.

Дискретная частота Ø: 6.25МХз, 12.5МХз, 25МХз, 50МХз, 100МХз (приспособительная ширина ИМПа ульс).

Источник питания и расход энергии Ø: АК 220В±10%, сила ≤15В, ДК 12В (7АХ), повер≤20В

Резервное время Ø: непрерывный работающ 6 часов

Вес хозяина Ø: размер 6.2Кг: 180мм×300мм×400м, окружающая среда: -20℃~+40℃, ≤80%РХ

Управление Ø: Карта маршрута и распределения кабеля. Все данные кабеля который в регионе управления потребителя, включая карту распределения кабеля, номер, первоначальную позицию, похороненную глубину и дату, средство кабеля, соединяют положение, показатель недостатка, причины недостатка, технического отчета по испытанию, показателя етк теста кабеля.

Частота сигнала трейсера маршрутизатора кабеля Ø: синус-волна 15КХз, сила выхода: Помакс ≥100В

Импеданс выхода трейсера Ø: Зо=Зк (характеристический импеданс) кабеля, вибрируя режим: не-непрерывный

Напряжение тока генератора импульса Ø максимальное: ≤35КВ, максимальноетечениеработы: ≤30мА

Ошибка дисплея напряжения тока Ø: <>≤2450Дж/3.5с

Период разрядки Ø минимальный: 3.2с, максимальная сила<> 1.5кВА

Окружающая среда работы Ø: Входной сигнал 220В+/-10% 50Хз+/-2Хз, ≤80%РХ,-10ºК ~50ºК, высота<> 1000 м
