Международный программируемый трехфазный стандартный источник питания

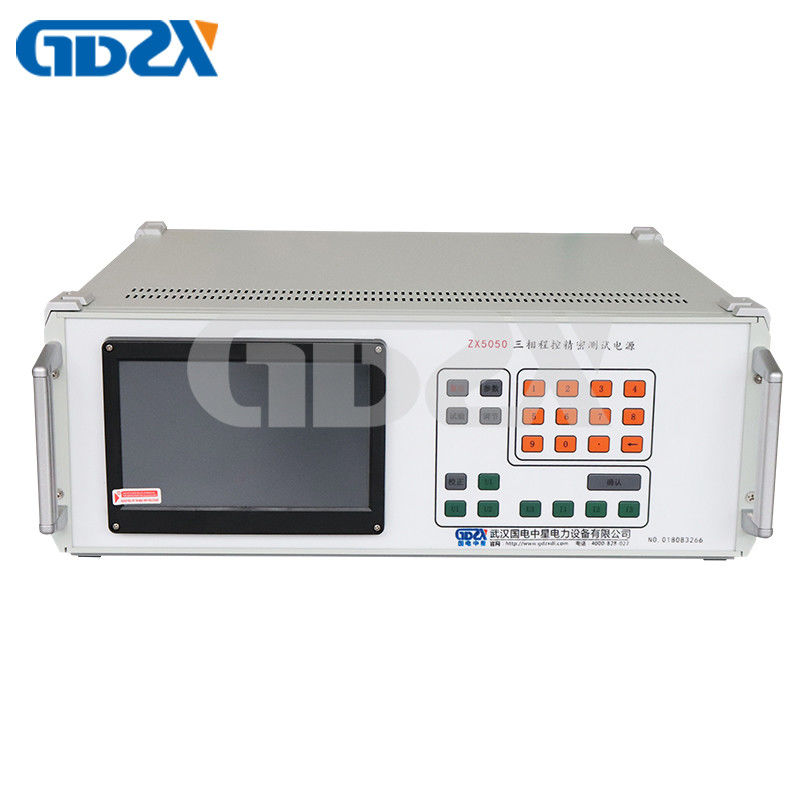

Трехфазное программируемое испытательное питание ZX5050 использует интегрированную структуру источника измерения с использованием встроенной системы, большого экрана цветного ЖК-дисплея TFT, сенсорного экрана, чипа CPLD,и ряд передовых устройств, таких как высокоточный A/D, D / A и т. д. Он небольшого размера и легкого веса, и может широко использоваться в отрасли электрических счетчиков, электротехнических лабораторий и других связанных с ними отделов,облегчение ношения и использования на месте.

1. Контрольная панель с сенсорным экраном и кнопка маски лица используются для отображения большого количества информации, которая проста и удобна в использовании.

2Встроенный энергометр, отображающий такие параметры, как напряжение, ток, частота, фаза, активная мощность, реактивная мощность, видимая мощность, коэффициент мощности и т. д.

3Он имеет множество функций защиты: защита ограничения тока, защита усилителя мощности, защита короткого замыкания напряжения, защита открытого замыкания тока, тепловая защита усилителя мощности,и другие функции.

4Интеллектуальная передача: в пределах допустимого диапазона выхода прибора пользователи могут свободно устанавливать номинальное напряжение и ток передачи каждого трехфазного напряжения и тока.Точки испытаний и деталь регулировки напряжения и тока относятся к номинальному значению передач, установленному пользователем., что делает его удобным для пользователей.

5. богатые напряжение, ток и фазовые испытательные точки для легкой работы.

6. Оснащен серийным портом RS232 для легкого управления компьютером и обновления программного обеспечения.

1. Выходной ток

1) Напряжение: 10 ~ 450 В (внутренний диапазон напряжения 57.7, 100, 220В, 380В), выходная мощность 20ВА.

2) Ток: 0,001-20A (внутренний диапазон тока 0.2, 1, 5, 20A), выходная мощность 20VA. (Текущий 0-100A может быть настроен)

3) Выходная частота: 45-65 Гц.

4) Выходная фаза: 0-359,99 °.

5) Стабильность: напряжение и ток 0,02%. (2 минуты)

6) искажение: искажение напряжения и тока не более 0,5% (не емкостная нагрузка)

2. Точность вывода и отображения

Проект: Резолюция

Напряжение: 4 значимых цифры

Частота: 0,001 Гц

Фаза: 0,01 °

Коэффициент мощности: 0.001

Активная мощность: 4 значимых цифры

Реактивная мощность: 4 значимых цифры

Очевидная мощность: 4 значимых цифры

3Общие испытательные пункты регулирования выбросов

1) Точки испытания напряжения: 80%, 90%, 100%, 110%, 120%.

2) Текущие точки испытания: 1%, 5%, 10%, 20%, 50%, 100%, 120%.

3) Точки фазового испытания: 0,5L, 0,86L, 1.00,86C, 0,5C.

4) Амплитуда трехфазного напряжения и тока может регулироваться отдельно, с точностью регулирования 10%, 1%, 0,1% и 0,01%; регулируйте диапазон до 125%.

5) Фазовый и коэффициент мощности трехфазного напряжения и тока также могут регулироваться в фазах, с точностью регулирования 10 °, 1 °, 0,1 ° и 0,01 ° соответственно.

6) UB и UC также могут регулировать фазу UA отдельно.

7) Регулирование частоты достигается путем совместной регулировки трехфазного напряжения и тока с точностью регулирования 5 Гц, 1 Гц, 0,1 Гц и 0,01 Гц соответственно.

4Источник питания: однофазный AC 182-262V, 50/60Hz.

5Внешний размер: 500 × 600 × 178 мм

6Вес: 27 кг.
